Calderas de vapor

CSPM

Biomasa

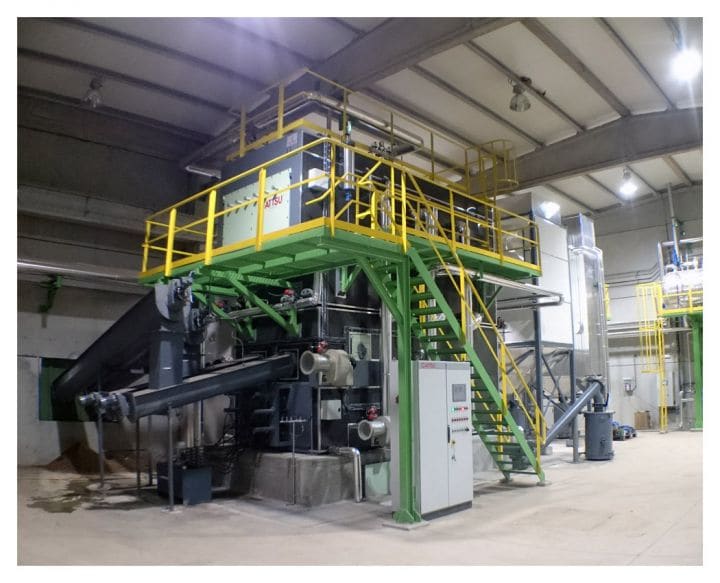

Caldera de vapor, horizontal, pirotubular y hogar refrigerado por la misma agua de la caldera para la combsutión de biomasa.

Con producciones de vapor desde 200 kg/h (130 kW) hasta 25.000 kg/h (16.500 kW). Hogar de parrilla móvil refrigerado totalmente por agua

Hogar de parrilla movil refrigerado totalmente por el agua de la caldera

Admite cualquier tipo de biomassa des de astilla forestal, pellet, bagazo, paja, subproductos de biomasa, etc. Adaptamos la parrilla al tipo de biomasa a utilizar.

Sus características principales resumidas son:

Caldera de vapor  pirotubular de hogar  de combustión  de pared húmeda. Es de tres pasos de humos con un recorrido en el hogar y dos recorridos en los tubos. El aislamiento térmico se realiza mediante fibra cerámica y manta de fibra de vidrio, con protección exterior en chapa de aluminio/acero inoxidable.

Tiene una amplia puerta de acceso al hogar  para inspección y limpieza. Esta puerta permite el acceso del personal de mantenimiento de una forma fácil y cómoda al hogar de combustión y facilita de una forma exponencial las tareas de mantenimiento y limpieza. Las medidas de la puerta son 800x600 mm.

La cámara de combustión está fabricada mediante paredes de cámara refrigeradas por el agua de la caldera  y está compuesta fundamentalmente por un suelo que conforma el hogar donde se produce la combustión por una parrilla móvil de fundición y aporte de material.

Al ser de cámara totalmente refrigerada por agua nos permite poder controlar la temperatura de combustión del hogar, permitiendo trabajar con temperaturas altas sin tener problemas de desgaste del refractario por temperatura, ni fundición de las impurezas que lleva el combustible, provocando paradas innecesarias para mantenimiento.

Esta parrilla es impulsada mediante pistón/es hidráulicos y posee una recogida de cenizas para su evacuación. Los materiales utilizados para la fundición de inoxidable son los demás lata calidad: Fundición al cromo al 27% DIN-14823 GX 40 CR NI SI 27.

Los tubos de sustentación de la parrilla están refrigerados por agua, evitando cualquier problema de calentamiento que se ocasionan en los hogares “secos” o de hormigón.

Esta cámara va acoplada debajo de la caldera de vapor descrita uniéndose las dos cámaras de combustión  y esta comunicada con la caldera mediante tubos con recirculación de agua ascendentes y descendentes por circulación natural.

Por la parte posterior del  hogar los gases a alta temperatura entran en el 1er haz tubular hasta la puerta frontal donde vuelven a girar 180 º  y se introducen en el 2º haz tubular, hasta la caja de humos trasera saliendo posteriormente por el conducto de gases hacia el multiciclón/ciclón.

Gracias al volumen y altura de la cámara de vapor, unido a la incorporación interior del separador de gotas, hacen de la caldera CSPM, una de las de mayor título de vapor.

•El diseńo del hogar, la distribución y sección de los tubos de humos y la experiencia de más de 70 ańos, hacen que la caldera CSPM, consiga una combustión con muy poco ensuciamiento, alargando el período entre paradas para su limpieza.


La caldera CSPM, está certificada según la Directiva Europea 2014/68/UE.
